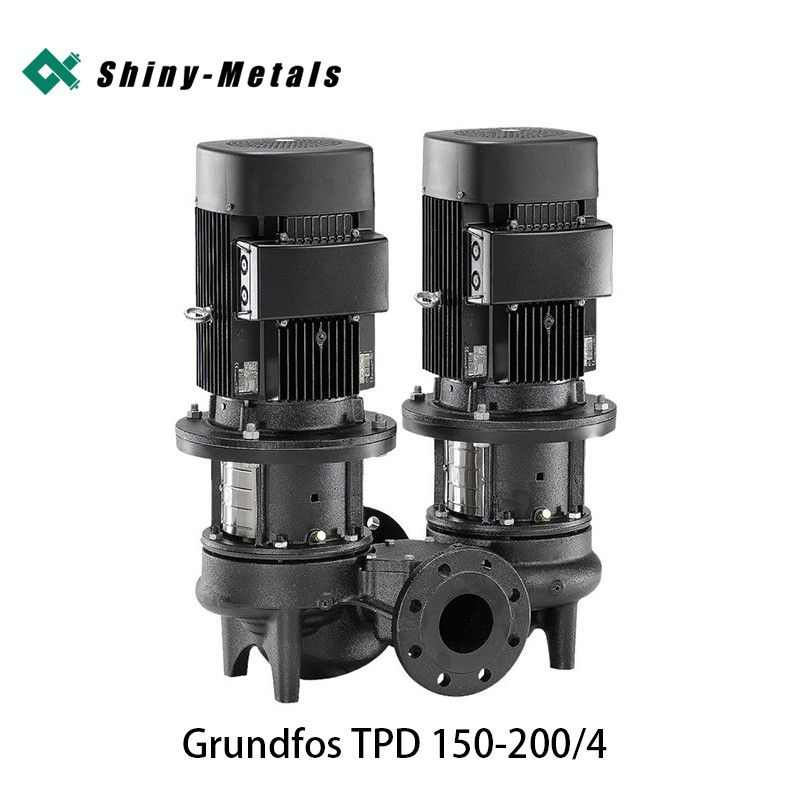

TPD 150-200/4

Áp dụng cho
Máy lạnh thương mại
Máy bơm ống dẫn một giai đoạn hai đầu

Hoạt động 24/7
Máy bơm ống dẫn hai đầu TPD cho phép các hệ thống quan trọng hoạt động 24/7.

TPD 150-200/4 A-F-A-BAQE-OW3 Một máy bơm xoáy hai đầu một giai đoạn kết nối chặt chẽ với ống hút và xả đồng trục có cùng đường kính.Máy bơm nước được thiết kế để kéo lênVí dụ, đầu năng lượng (động cơ, đầu bơm và động cơ) có thể được tháo rời để bảo trì trong khi duy trì kết nối giữa vỏ bơm và đường ống.Mỗi đầu động cơ được trang bị một con dấu nhựa không cân bằng. Niêm phong trục phù hợp với tiêu chuẩn DIN EN 12756.Mỗi đầu công suất được trang bị một động cơ không đồng bộ cùng kích thước với một quạt làm mát.

bộ điều khiển

Chuyển đổi tần số: Không có

Chất lỏng

Chất lỏng được vận chuyển: nước
Phạm vi nhiệt độ chất lỏng: 0-120 ° C
Nhiệt độ chất lỏng trong khi vận hành: 20 °C
Mật độ: 998,2 kg/m3

Công nghệ

Dữ liệu bơm dựa trên tốc độ bơm trên nó: 1460 vòng quay mỗi phút
Tốc độ dòng chảy: 233 m3/h
Đầu tên: 15,7 m
Độ kính thực tế của bánh xoay: 243 mm
Mác chính: BAQE
Mã niêm phong trục: BAQE
Độ khoan dung đường cong: ISO9906:2012 3B

Khoa học vật chất

Vỏ máy bơm: Sắt đúc
Khung máy bơm: EN-GJL-250
Vỏ máy bơm: lớp ASTM 35
Máy xoay: Sắt đúc
EN-GJL-200
ASTM lớp 30


Cài đặt

Phạm vi nhiệt độ môi trường: -20 đến 55 ° C
Áp suất hoạt động tối đa: 16 bar
Áp suất tối đa ở nhiệt độ được chỉ định: 16 bar/120 °C
Tiêu chuẩn kết nối ống: EN 1092-2
Mô hình giao diện: DIN
Kích thước kết nối: DN 150
Áp suất định giá cho kết nối đường ống: PN 16
Chiều dài từ cổng đến cổng: 800 mm
Kích thước sợi dây chuyền cho động cơ: FF300

Dữ liệu điện

Mô hình động cơ: INNOMOTICS_SIEMENS
Năng lượng định số - P2: 15 kW
Tần số điện: 50 Hz
Điện áp định số: 3 x 380-420D/660-725Y V
Đánh giá dòng điện: 28,5/16,6A
Điện khởi động: 850 %
Cos phi - Power Factor: 0.82
Tốc độ định số: 1475 vòng quay/phút
Hiệu quả: IE3 92,1%
Mức hiệu quả IE: IE3
Hiệu suất tải đầy động cơ: 92,1%
Hiệu suất động cơ ở 3/4 tải: 92,3%
Hiệu suất động cơ ở 1/2 tải: 91,5%
Số cột động cơ: 4
Mức độ đóng gói (IEC 34-5): IP55
Lớp cách nhiệt (IEC 85): F
Số xe: 99032114

khác

Chỉ số hiệu suất tối thiểu, MEI ≥: 0.65
Trọng lượng ròng: 650 kg
Trọng lượng tổng: 713 kg
Khối lượng vận chuyển: 1,87 m3
